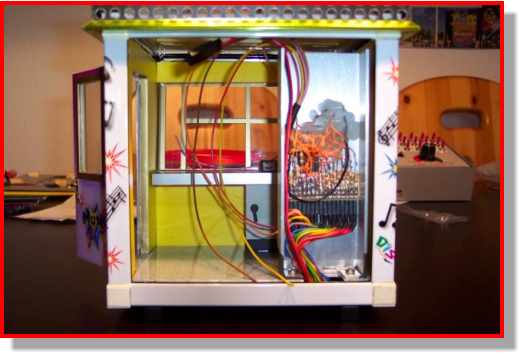

Ein Blick von hinten in die Kasse.
Gut zuerkennen der "Schaltschrank" mit der Verkabelung.
Der Schaltschrank beinhaltet 1,8mm LEDs, die anzeigen ob ein
Lichtelement angeschaltet ist oder nicht. Genau wie das Schal-
tpult auf dem Kassentisch am Fenster der Kasse, es zeigt mit-
tels LEDs an ob der Musik-Express steht, sich vorwärts oder
rückswärts dreht. Natürlich ist die Kasse mittels 4 warmweißen
LEDs, die in der Decke eingelassen sind, beleuchtet.

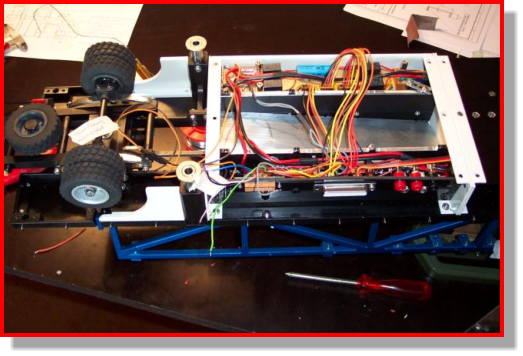

Der Mittelbauwagen von unten gesehen. Der vordere Keller-
kasten beinhaltet einmal das Steckerbrett mit allen benötig-
ten Anschlüssen, wie Stromversorgung, Steuerleitung für das
Bedienpult, Ansteuerung für die Kasse und Bedienung für das
Hubdach. Der hintere Kasten beinhaltet alle Relais.

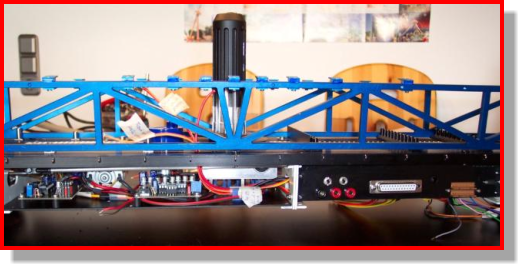

Die beiden linken Kellerkästen beinhalten die Antriebsmoto-
ren für das Hubdach und den Drehkranz, 3 Steuerplatinen der
Lauflichtmodule sowie den Fahrtregler für die Drehkranzsteu-
erung. Der rechte Kellerkasten zeigt schön das Steckerbrett.
Wo viel Licht, auch viele Kabel.

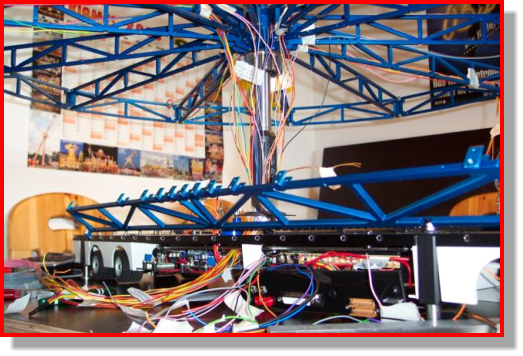

Alle Kabelstränge die für die Dachbeleuchtung notwendig
sind, wurden an der Mittelsäule hochgeführt.

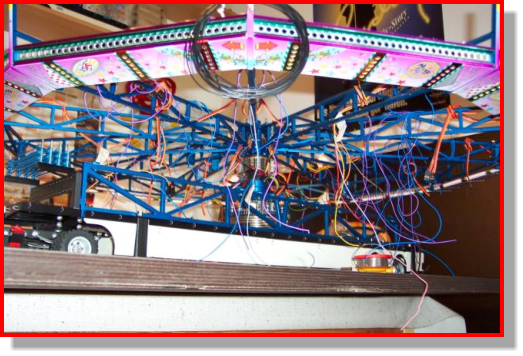

Ein Blick von unten auf die vielen Kabel und Stecker, die
für die Dachbeleuchtung notwendig sind.

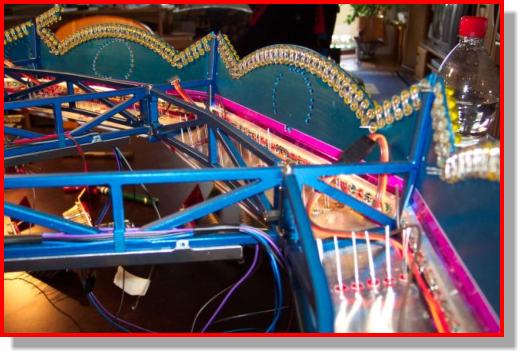

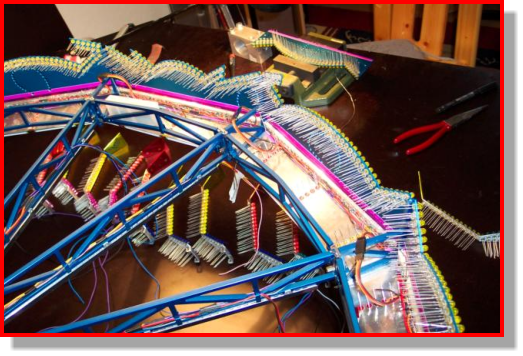

Blick von oben auf die gerade eingesteckten aber noch nicht
verlöteten LEDs in der Dachstuhl-Verkleidung.
Jetzt schon die in reihe und parallel verlöteten aber noch
nicht angeschlossenen LEDs.

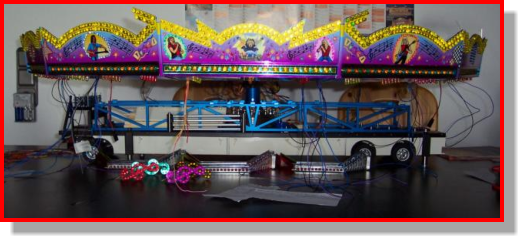

Der fertig aufgebaute Dachstuhl bei der Licht-Funktionsprobe.

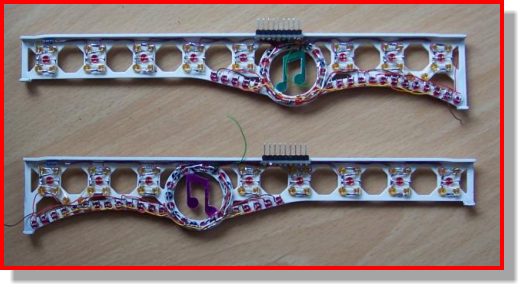

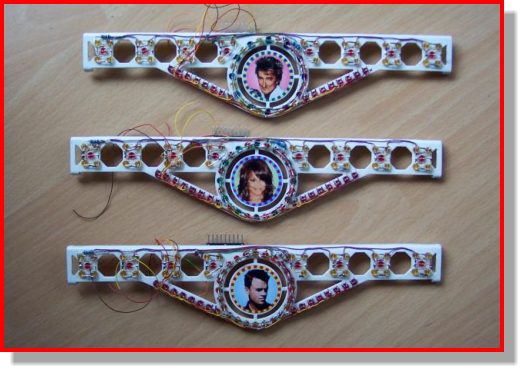

Zwei der zwölf frisch verkabelten Ornamentgitter ( Lichtgit-
ter ). Gut zuerkennen ist der 9 polige Anschlußstecker. Die
Gitter sind aus 1,5mm Alu-Blech im Laserschneidverfahren
zugeschnitten und anschließend gekantet worden.

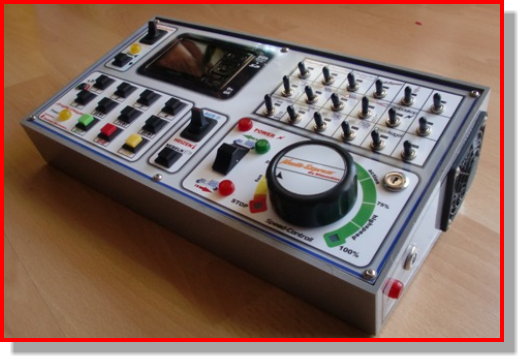

Das neue Bedienpult des Musik-Express, das seit August 2011
im Einsatz ist. Es beinhaltet den Drehregler mit Steuerung für
den Drehkranz, alle Schalter ( schwarze Kippschalter ) für die
Beleuchtung, das freiprogrammierbare Soundmodul ( bis zu 64
Sounds möglich ) mit Tastern ( 8 schwarze und drei fartbige
Taster ), den Schalter und Taster für die Nebelmaschine sowie
ein Mp3-Player für die Musik, links oben im Pult.
